Модели Whirlpool ARG 497, ARG 493/G/WP, ARG 484/01 и другие относятся к классу холодильников Side-by-side, которые отличаются, во-первых, «вертикальным» разделением холодильного и морозильного отделений (как правило, морозильное отделение находится слева), и во-вторых, наличием устройства для подачи охлажденных напитков и кубиков льда . Производительность генератора —2,3 кг льда в сутки.
На рис. 1. показан внешний вид холодильника Side-by-side (модель ARG 484/01).

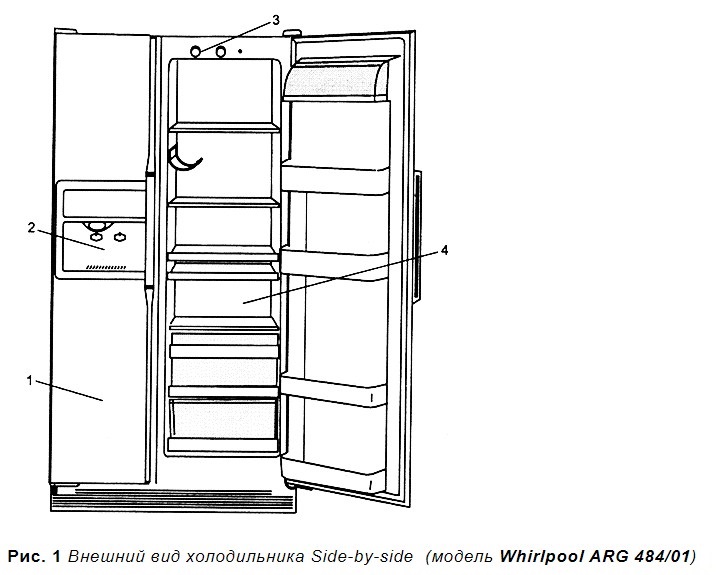

Рис. 1 Внешний вид холодильника Side-by-side (модель Whirlpool ARG 484/01) :
| 1 — морозильное отделение; | 3 — панель управления; |
| 2 — устройство подачи охлажденных напитков и льда; | 4 — холодильное отделение |
Нрис. 2. приведена электрическая схема, а на рис. 3 — схема коммутации холодильника Side-by-side.
Цвета проводов на схемах приведены в табл. 1.
Таблица 1. Цвета проводов на электрической схеме холодильника Whirlpool
| Обозначение на схеме | Цвет | Обозначение на схеме | Цвет |
|---|---|---|---|
| G | Зеленый | OR/BK | Оранжевый/черный пунктир |
| BL | Голубой | Y/R | Желтый/красный пунктир |
| BK | Черный | BL/BK | Голубой/черный пунктир |
| R | Красный | W/BL | Белый/голубой пунктир |
| W | Белый | BK/Y | Черный/желтый пунктир |
| Y | Желтый | W/R | Белый/красный пунктир |
| OR | Оранжевый | PK/r | Розовый/красный пунктир |
| BR | Коричневый | R/W | Красный/белый пунктир |
| GY | Серый | R/BK | Красный/черный пунктир |
| PK | Розовый | BL/R | Голубой/красный пунктир |
| PUR | Фиолетовый | T/R | Желтовато-коричневый/красный пунктир |
| TAN | Желтовато-коричневый | T/BK | Желтовато-коричневый/черный пунктир |

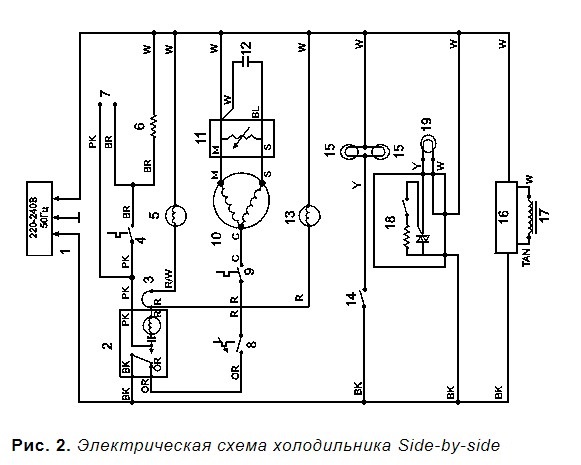

Рис. 2. Электрическая схема холодильника Side-by-side;
| 1 — разъем шнура питания: | 11 — пускозащитное реле; |
| 2 — таймер системы No Frost, | 12 — конденсатор; |
| 3 — перемычка (джампер); | 13 — мотор вентилятора охлаждения компрессора; |
| 4 — биметаллический размыкатель цепи; | 14 — выключатель ламп подсветки холодильного отделения; |
| 5 — мотор вентилятора системы No Frost; | 15 — лампы подсветки холодильного отделения; |
| 6 — нагревательный элемент системы No Frost : | 16 — генератор льда; |
| 7 — разъем для тестирования цепи; | 17 —электроклапан; |
| 8 — термостат; | 18 — электронный модуль подсветки морозильного отделения (для некоторых моделей); |
| 9 — защитное терморепе; | 19 — лампа подсветки морозильного отделения (для некоторых моделей) |
| 10 — компрессор; |

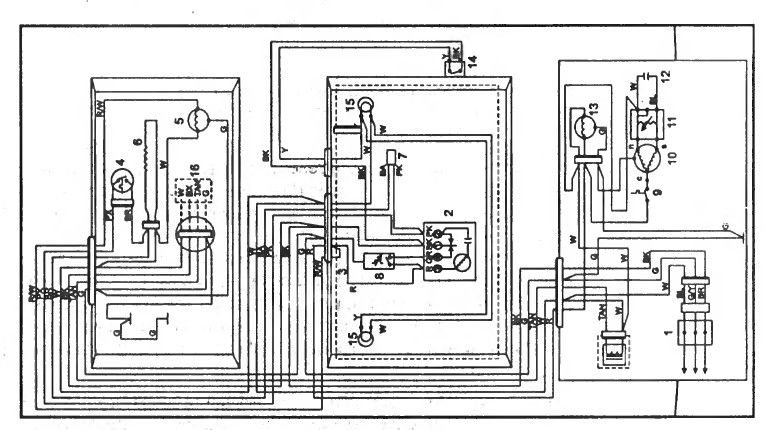

Рис. 3. Схема коммутации холодильника Side-by-side:
| 1 — разъем шнура питания; | 9 — защитное термореле; |
| 2 — таймер системы No Frost; | 10 — компрессор; |
| 3 — перемычка (джампер); | 11 —пускозащитное реле; |
| 4 — биметаллический размыкатель цепи; | 12 — конденсатор; |
| 5 — мотор вентилятора системы No Frost; | 13 — мотор вентилятора охлаждения компрессора; |
| 6 — нагревательный элемент системы No Frost; | 14 — выключатель памп подсветки холодильного отделения; |
| 7 — разъем для тестирования цепи; | 15 — лампы подсветки холодильного отделения; |
| 8 — термостат; | 16 — генератор льда |
